Наземные конструкции солнечным электростанциям

Наземные конструкции солнечным электростанциям

Сроки производства: 2-4 недели

конструкции для солнечных панелей

Две версии, в зависимости от глубины вбивания в грунт

I версия– 1500 мм глубина вбивания

II версия – 1800 mm глубина вбивания



Вертикальное расположение панелей 2 × 7 (14 шт.). Горизонтальный вариант расположения панелей 3 × 4 (12 шт.)



Высота конструкции - 2675 мм. Расстояние от земли до конструкции - 683 мм.



Длина конструкции: 8160 мм. Угол плоскости конструкции ~ 30 градусов по отношениию к земле.

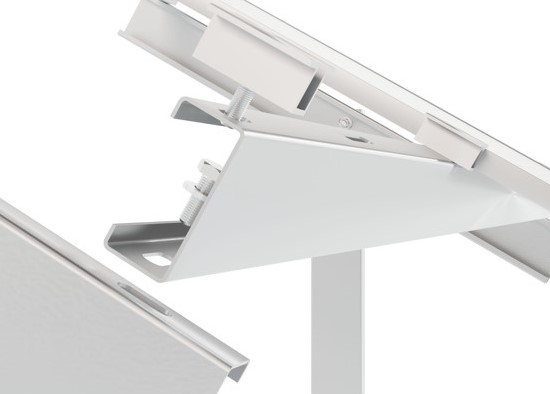

конструкции для солнечных систем

Преимущества системы

Широкие возможности настройки конструкции под специфику фотовольтных панелей и рельеф местности.

Конструкция адаптирована к распостраненным на рынке солнечным батареям. Подходящая ширина солнечных панелей от 1040 мм до 1340 мм. Возможна вертикальная или горизонтальная установка солнечных панелей.

Сталь с покрытием Magnelis®, представляющим собой смесь цинка с 3.5 % алюминия и 3 % магния, служит в 3 раза дольше, чем покрытие стандартных оцинкованных профилей. Лучшее решение с точки зрения антикоррозийной защиты.








Koмпектация

6 x опоры для вбивания в грунт. C формы профиль 145/46/15/2.5 мм (длины на выбор)

3 x опорные лаги. C формы профиль 150/40/17/1.5 мм

4 x поперечки 8 м. C формы профиль 101/45/15/1.5 мм (соединяются 2 профиля по 4 м через специальный соединитель)

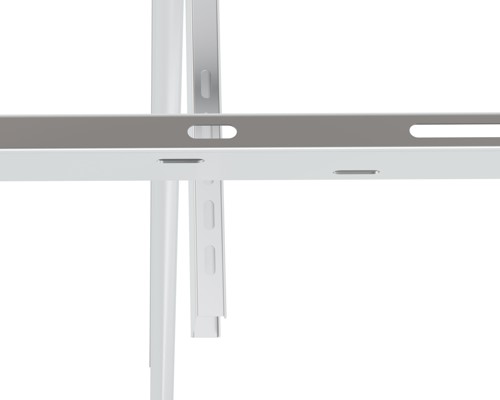

профиля для солнечных панелейМонтаж

Система подготовлена заводским методом для сборки, используюся 30 одинаковых болтов. Профиля конструкции имеют продолговатые отверстия для болтов, что позволяет легко и точно выравнить конструкцию после монтажа в грунт.



Поперечки монтируются под высоту панелей. Лаги и поперечки имеют также продолговатые отверстия для болтов, что позволяет подобрать подходящую позицию для солнечных панелей.
